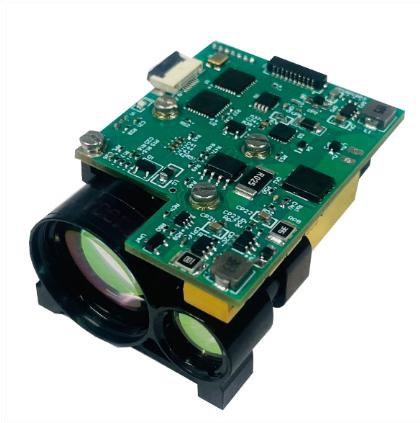

LR0519 Laser Rangefinder – 5 km, ±1 m, RS422, Compact & Lightweight

Laser LR0519

Das LR0519 Laser-Entfernungsmessmodul ist ein Präzisionsinstrument zur Distanzmessung mittels Laser-Pulszeitmessung. Es unterstützt eine Vielzahl von Anwendungen, darunter fotoelektrische Hängebehälter, Flugplattformen, Bodenstationen und Handgeräte.

Wichtige Spezifikationen:

• Wellenlänge: 1,535 μm

• Messbereich: 20 m bis ≥ 5 km

• Genauigkeit: ±1 m

• Frequenz: bis zu 10 Hz

• Temperaturbereich: -40 ℃ bis +55 ℃ (Betrieb), -45 ℃ bis +65 ℃ (Lagerung)

• Gewicht: < 60 g

Das Modul umfasst eine Laser-Sende- und Empfangsoptik, eine digitale Steuerschaltung und kommuniziert über RS422 mit definierten Befehlen für Messmodi und Statusmeldungen. Es muss vorsichtig behandelt, vor statischer Aufladung geschützt und regelmäßig zur Wartung eingeschaltet werden. Bei Störungen ist der Hersteller zu kontaktieren.

Use and maintenance instruction manual

Weitere Informationen sind auf Anfrage erhältlich.

Laser LR0519

The LR0519 Laser Ranging Module is a precision instrument designed to measure distances using a laser pulse timing method. It supports a wide range of applications including photoelectric hanging bins, flying platforms, ground stations, and handheld devices.

Key specifications:

• Wavelength: 1.535μm

• Range: 20m to ≥5km

• Accuracy: ±1m

• Frequency: up to 10Hz

• Temperature range: -40℃ to +55℃ (operation), -45℃ to +65℃ (storage)

• Weight: <60g

The module includes laser emission and reception optics, a digital control circuit, and communicates via RS422 with defined commands for measurement modes and status reporting. It must be handled with care, protected from static, and periodically powered on for maintenance. Faults should be referred back to the manufacturer.

Use and maintenance instruction manual

More details are available upon request.
